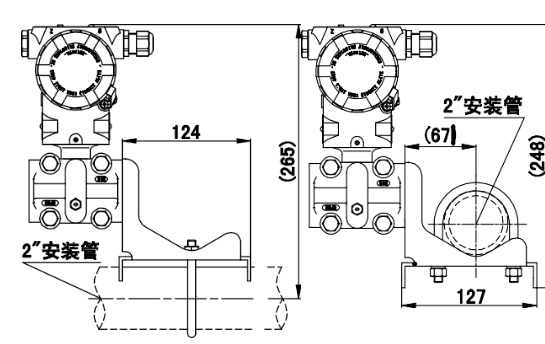

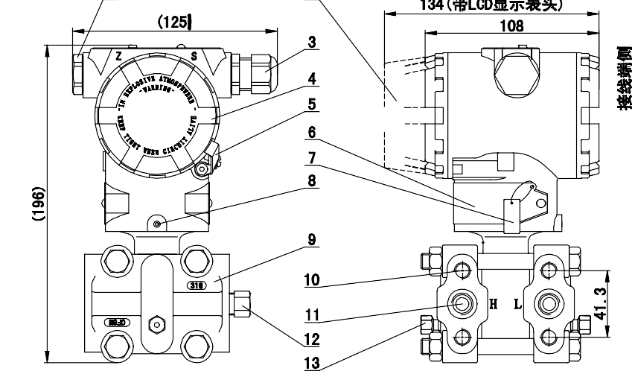

電容壓力變送器(模擬型)的量程和零點等修改都是通過調整電位器完成，本文詳細介紹電容壓力變送器(模擬型)零點、量程、遷移、線性和阻尼的調校方法，供大家借鑒參考。

1、電容式壓力變送器(模擬)的調校接線

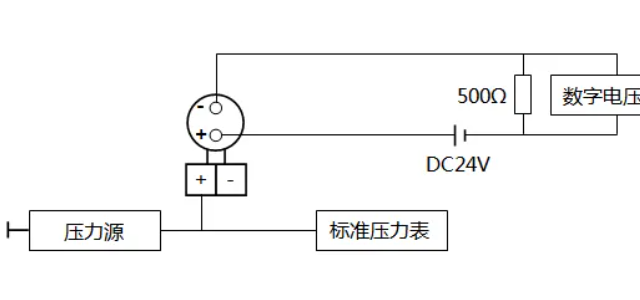

電容式壓力變送器(模擬型)的的調校接線如下圖所示。用活塞式壓力計作為標準表時，其既是壓力源又是標準表，就不需要圖中的標準壓力表了。

電容式壓力變送器(模擬型)輸出為4-20mA的電流信號，但電流表的精度有限，在調校中大多采用數字電壓表測量標準電阻上的電壓，間接得到測量結果。電容式壓力變送器(模擬型)的輸出理論值，計算時必須精確到0.01%，其單位可用電流或電壓。負載電阻250Ω時，輸出 電壓值為1-5VDC。圖中負載電阻為500Ω，輸出電壓值為2-10VDC，則可提高數字電壓表讀數的靈敏度。

精度為0.2%電容式壓力變送器(模擬型)其允許誤差為：

(5-1)V×(±0.002)=±8mV ；(10-2)V×(±0.002)=±16mV；

(20-4)mA×(±0.002)=±32μA

2、電容式壓力變送器(模擬)的調校操作

①電容式壓力變送器(模擬)零點、量程的調整

電容式壓力變送器(模擬型)的零點和量程都能連續調節，且調節的范圍很寬，而其量程能在全 測量范圍中做連續的調節。由于電容式壓力變送器(模擬型)輸出為4-20mA，儀表的起始電流并非為“0”，因此調整量程時將影響零點值，無遷移時影響較小，量程調整影響零點的變化量和量程調整量的百分比大致相同。但零點和正負遷移調整對量程幾乎沒有影響。因此，電容式壓力變送器(模擬型)調校前要先調至實際使用的量程，然后再調零點。必要時還應改變正負遷移開關的位置，以確定所需要的遷移方向，調校前要先把阻尼電位器反時針調到極限位置。

調試實例：有一臺電容式壓力變送器(模擬型)原來的量程為6-30kPa，現要把量程改為30-40kPa，即正遷移30kPa，量程10kPa。其操作如下：

A、先將遷移取消，即當輸入壓力為0時，調零點電位器使其輸出為4mA，則量程已為0-24kPa。

B、調量程使達到所需要的量程，由于是將量程減小，故應順時針方向調量程電位器，使其在電容式壓力變送器(模擬型)輸入壓力為0時，其輸出為：4mA×(原有的量程24÷現需的量程10)=9.6mA，如果量程需要增大，如從10kPa改為24kPa，則需按逆時針方向調節量程電位器，并需在滿度輸出下調整，即在10kPa壓力輸入時，將電容式壓力變送器(模擬型)輸出調到：20mA×(原有的量程10÷現需的量程24)=8.333mA 。

C、重調零位，在沒有壓力輸入時，其輸出為4mA，此時電容壓力變送器(模擬型)的量程已非常接近0-10kPa了。

D、再檢查滿量程輸出值，如有必要則再細調量程和零點，電容式壓力變送器(模擬型)調零點不會影響量程，但調量程會影響零點，為了彌補影響，可超調25%，如輸入壓力為10kPa時，輸出電流為19.900mA?？烧{量程電位器使輸出為：19.900+(20.000-19.900)×1.25=20.025(mA)。由于量程增加了0.125mA，則零點電流將增加1/5×0.125mA?？烧{零點電位器使輸出由20.025mA降至20.000mA。最后再進行一次量程和零點的調整即可。

E、將零位正遷移到所需的量程起始點，即30kPa。如果遷移量不大時可按逆時針方向調節零點電位器，使其達到所需的量程起始點，但本例的遷移量較大，應切斷電源，將遷移開關放至正遷移位置。然后通電再調零點，使其達到30kPa。

②電容式壓力變送器(模擬型)正遷移、負遷移的調整方法

在生產過程中要求某個工藝參數(壓力、流量、液位等)穩定在一個給定值上，如果工藝參數波動的范圍不太大時，可通過改變電容式壓力變送器(模擬型)的量程來提高過程控制的質量及控制靈敏度，即電容式壓力變送器(模擬型)的量程不是從零開始，而是從某一數值開始，如：有一臺電容式壓力變送器的量程是0-6kPa，而實際被測量參數的波動范圍為3-4kPa，當被測參數變化60Pa時，如用原來的量程，則其變化量為：60÷6000=1%，如將量程改為3-5kPa，則被測參數同樣變化60Pa時，其變化量則為：60÷2000=3%，可見電容式壓力變送器(模擬型)輸出的變化量是原來的3倍。

將量程始點從0遷到3kPa稱為正遷移，其遷移量為量程的1.5倍，但遷移量不能無限的增加，不能遷到超過最大測量范圍，但也不能壓縮到允許的最小量程以下。

電容式壓力變送器(模擬型)遷移調整步驟如下：

A、在遷移前先調到需要的量程，如:需要3-5kPa的測量范圍，則先將量程調到0-2kPa，然后再進行遷移。

B、如果遷移量不大，當正遷移時，在不加輸入壓力的情況下，則可直接調零點電位器，使輸出小于4mA，然后輸入正遷移時的壓力值，使變送器輸出為4mA。

C、遷移量過大時，則需撥動遷移開關，即根據正負遷移的需要來撥動正負遷移開關，然后輸入給定的量程起始點壓力，調節電位器使輸出為4mA。

D、最后校對測量上限，當輸入壓力為測量上限時其輸出應為20mA，如有偏差可微調量程電位器。

③電容式壓力變送器(模擬型)線性調整方法

電容式壓力變送器的線性在出廠時都已調到最佳狀態，一般不用調整。如果量程改動較大，并要求在某一特定測量范圍有很好的線性時，應做線性調整，其步驟如下：

a、輸入所調量程的中間測量范圍的壓力值，記下輸出信號的理論值和實際值。

b、輸入所調量程的壓力值，調整線性電位器使輸出為：

當實際值＜理論值時，用加號；當實際值＞理論值時，用減號。

c、重新調整量程和零點。

④電容式壓力變送器(模擬型)阻尼調整方法：

阻尼是用來抑制被測參效由于輸入波動引起的輸出快速波動。其時間常數為0.2-1.67s，出廠時阻尼器已反時針調整至極限位置，阻尼時間為0.2s。在應用中最好選擇最短的阻尼時間，由于電容式壓力變送器校準不受阻尼調整的影響，所以，最好在現場根據實際調整阻尼時間，順時針轉動阻尼器來選擇所需要的阻尼時間。
