產品介紹

一、原理

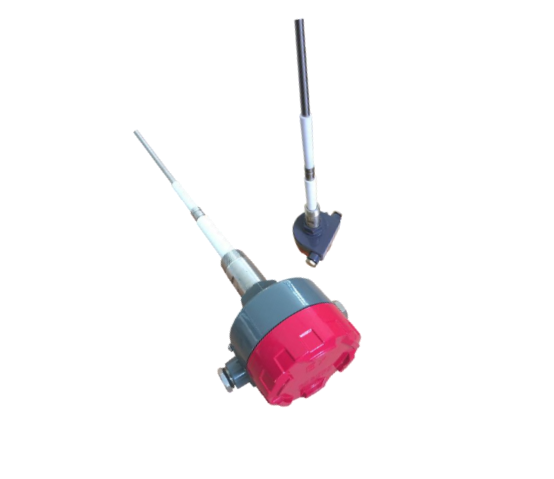

射頻導納物位開關是一種新型的物位開關。射頻導納的探測極棒與金屬容器罐壁之間具有電容特性，由此構成一個電橋電路，振蕩電路產生的射頻振蕩信號加在這個電橋上。當被測介質未接觸到探測極棒時，電橋處于平衡狀態，沒有輸出信號。而當被測介質填充到探測極棒與罐壁之間時，由于被測介質的電特性與空氣不同，會引起電橋電路的不平衡，從而產生輸出信號。

二、特點
可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求
不受傳感器掛料影響，無需定期清潔，避免誤測量
測量過程無可動部件，不存在機械部件損壞問題
無需維護，智能免調
接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響
測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高
產品性能可靠，使用壽命長
三、主要技術指標
供電電源：220VAC 50/60Hz 或 24VDC 100mA
輸出方式：兩組常開、常閉繼電器觸點輸出
觸點容量：5A 250V AC
電源功耗: ≤2W
防爆等級：本安型 Exia II CT4-CT6 隔爆型 Exd II CT4-CT6
防護等級： IP65
介質溫度：-20℃～220℃
環境溫度：-20℃～70℃
電纜接口： M20×1.5

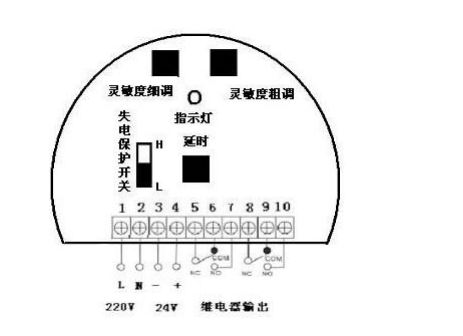

四、儀表接線及調試
電源：
220V AC ： 1、2 號端子
24 V DC : 3、4 號端子
信號輸出：
繼電器 1 組：5、6、7 號端子
繼電器 2 組：8、9、10 號端子
定義：
NC：常閉
NO: 常開
COM：公共端
指示燈：紅燈為有料，綠燈為無料
延時：1-60 秒延時（當經常出現誤動作時，順時針調大延時）
靈敏度：根據介電常數選擇適當的靈敏度，介電常數越低靈敏度應調整越高
順時針為調低靈敏度，逆時針為調高靈敏度
失電保護開關：防止儀表突然斷電，輸出假開關信號。一般情況，將失電保護開關選擇 L。
當失電保護開關處于 L 時，儀表突然斷電，有料狀態下，開關信號翻轉。
當失電保護開關處于 H 時，儀表突然斷電，無料狀態下，開關信號翻轉。
