因此白金作成的電阻式溫度檢測器,又被稱為PT100熱電阻變送器。

PT100熱電阻變送器的工作原理：

1：計算公式為：Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。

2：量測Vo時,不可分出任何電流,否則測量值會不準。電路分析由于一般電源供應較多零件之后,電源是帶雜訊的,因此使用齊納二極體作為穩壓零件,由于7.2V齊納二極體的作用,使得1K電阻和5K可變電阻之電壓和為6.5V,靠5K可變電阻的調整可決定電晶體的射(集極)極電流,而我們須將集極電流調為2.55mA,使得量測電壓V如箭頭所示為0.255+T/1000。

其后的非反向放大器,輸入電阻幾乎無限大,同時又放大10倍,使得運算放大器輸出為2.55+T/100。6V齊納二極體的作用如7.2V齊納二極體的作用,我們利用它調出2.55V,因此電壓追隨器的輸出電壓V1亦為2.55V。其后差動放大器之輸出為Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果當前室溫為25℃,則輸出電壓為2.5V。

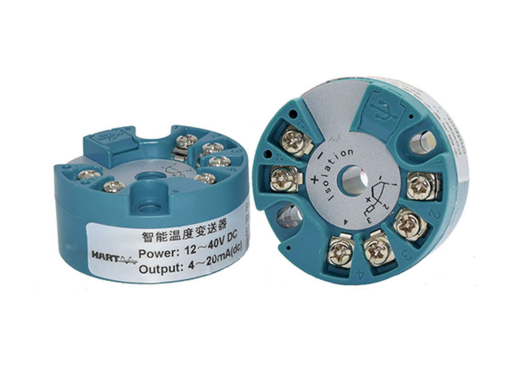

熱電阻的引線方式：

1、二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合

2、三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的最常用的。

3、四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表?？梢娺@種引線方式可完全消除引線的電阻影響，主要用于高精度的溫度檢測。

熱電阻作為電橋的一個橋臂電阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。

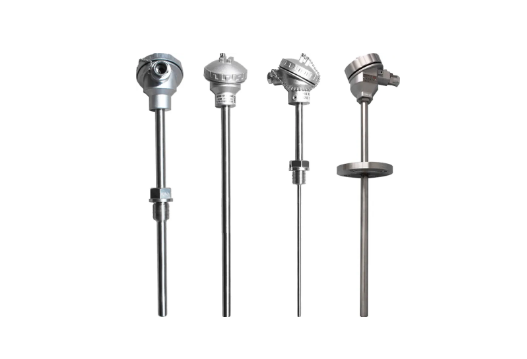

熱電阻變送器應用

熱電阻變送器應用領域有醫療、電機、工業、溫度計算、阻值計算等高精溫度設備，應用范圍非常之廣泛。

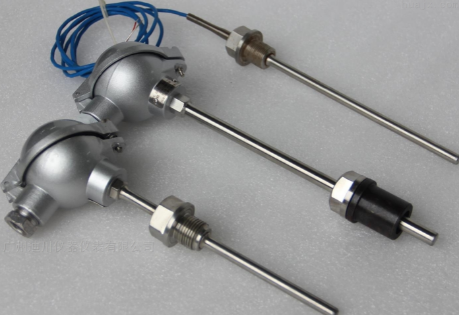

熱電阻變送器組成

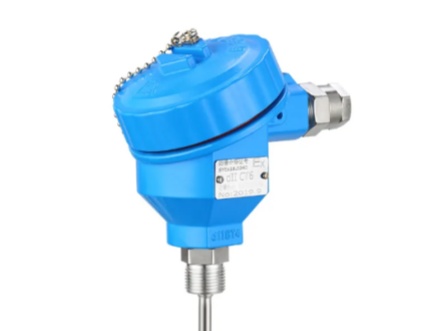

PT100熱電阻變送器是用真空沉積的薄膜技術把鉑濺射在陶瓷基片上，膜厚在2微米以內，用玻璃燒結料把Ni（或Pd）引線固定，經激光調阻制成薄膜元件。

綜上：由于PT100熱電阻的溫度值與阻值變化關系，人們便利用它的這一特性，研發并生產了PT100熱電阻變送器。以上就是PT100熱電阻變送器的詳情介紹，更多產品內容請關注“溫度變送器”欄目。
