層流式流量控制器的測量原理
更新時間：2024-12-24 16:07:15
層流式流量控制器（LAMINAR FLOW METER，簡稱LFM）是通過壓差傳感測量層流元件，從而通過測量傳感器兩端的差壓數值來測量流量的一種儀表。可測量4 種參數：質量流量、體積流量、溫度和絕壓，可選累計流量，并可以通過動態顯示屏同時顯示。以下詳細介紹層流式流量控制器的測量原理。

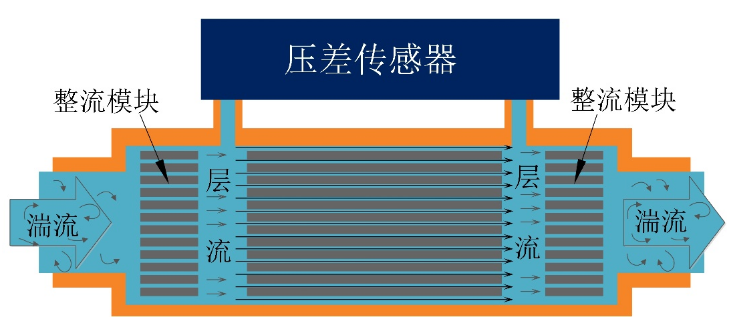

層流式流量控制器的組成，是由內部層流元件產生的壓降來測量流體的質量流量。層流元件通過將紊流分離成一系列細而平行的通道，將其轉化為層流。由于流動不是紊流而是層流，因此，可用泊肅葉方程將壓降與體積流量聯系起來。在特定的溫度和壓力作用下，利用密度校正，體積與流量成為正比的關系，可轉換為質量流量。對于層流人們早已研究透徹，具備完善的數學模型和描述方程。處于層流狀態的流體下，其流速和差壓成正比的關系。從而間接的計算出測量數值。
由于差壓與流量成線性關系，因此層流壓差流量計在非常寬的測量范圍內具很高的測量精度。而對于高溫低溫，高壓的工況條件，溫度/壓力/差壓多變量的實時測量，可以補償介質的物理特性，實現流量的準確測量。
而流體在運動時候，則存在著兩種根本不同的流動狀態。當流體流速較小時，慣性力較小，粘滯力對質點起控制作用，使各流層的流體質點互不混雜，流體呈層流運動。當流體流速逐漸增大時，質點慣性力也逐漸增大，粘滯力對質點的控制逐漸減弱。當流速達到一定程度時，各流層的流體形成渦流并能脫離原流層，流體質點即互相混雜，流體呈湍流運動。這種從層流到湍流的運動狀態，反應了流體內部結構從量變到質變的一個變化過程，這也就是層流式流量測量區分與其他測量的不同之處。
最后，接口與輸出：1、磁性按鍵和LCD設置流量計參數2、Modbus協議，可選RS485/RS232 數字接口3、多變量測量：流量/壓力/溫度/差壓4、 零點跟蹤/累計/報警設置/氣體特性表/轉換系數等。而其測量范圍為：介質溫度：-50－300℃、管道壓力：0－40MPA、標況流量：0－10SCCM~3000SLPM等參數。以上就是層流式流量控制器的測量原理等參數介紹，更多產品詳情知識內容請關注江西誠睿自動化官網。
