測量原理：

雷達物位計通過天線發射窄且能量很低的微波脈沖信號，這個脈沖信號以光速在空間傳輸，遇到被測介質發生反射，反射信號被儀表接收，發射脈沖信號與接收脈沖信號的時間間隔與基準面到被測介質表面的距離成正比，通過測量發射與接收的時間間隔，來實現天線至介質表面距離的測量。

①時間1：產生初始脈沖

②時間2：沿喇叭天線向下行進，速度C（光速）

③時間3：脈沖遇到介質表面發生反射

④時間4：反射脈沖被接收，并被處理器記錄

⑤脈沖信號從被發射到被接收之間的時間差T，與基準面到介質表面的距離D成正比：D=C×T/2

⑥測量的基準面是： 螺紋底面或法蘭的密封面

⑦ A:量程  B:低位  C:滿位  D:盲區

⑧運行時，保證最高料位不能進入測量盲區D

技術優勢：

? 采用高達26GHz的發射頻率

? 測量盲區小，對于小罐測量也會取得效果

? 波長短，對于小顆粒介質與傾斜的介質表面的物位測量效果好

? 測量靈敏、刷新速度快、天線尺寸小、安裝簡便、免維護

? 非接觸式測量，無磨損，可測量液體，固體介質的物位

? 幾乎不受溫度、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響

? 采用兩線制回路供電供電電壓和輸出信號通過一根兩芯電纜傳輸，節省成本

? 采用微處理器和回波處理可適用于復雜工況

? 發射功率極低，可安裝于多種金屬、非金屬容器內，對人體環境均無傷害

? 帶有按鍵的顯示屏可方便設置儀表的參數

可應用的行業：化工與石化、電力、 鋼鐵及冶金、 礦產、造紙及紙漿、水及污水、食品與飲料、 制藥 。

可應用的工況：中間料倉、儲倉、料斗、儲罐、過程罐、攪拌罐、其他。

主要參數：

應      用： 固體顆粒、粉塵

頻率范圍： 26GHz

測量范圍： 0-30m

精      度： ±10mm

介質溫度： -40...250℃

過程壓力： -0.1...4.0Mpa

過程連接： 螺紋、法蘭

防爆等級： Exia II CT6；Exd II CT6

防護等級： IP67

信號輸出： 4...20mA/HART（兩線/四線）

RS485/Modbus

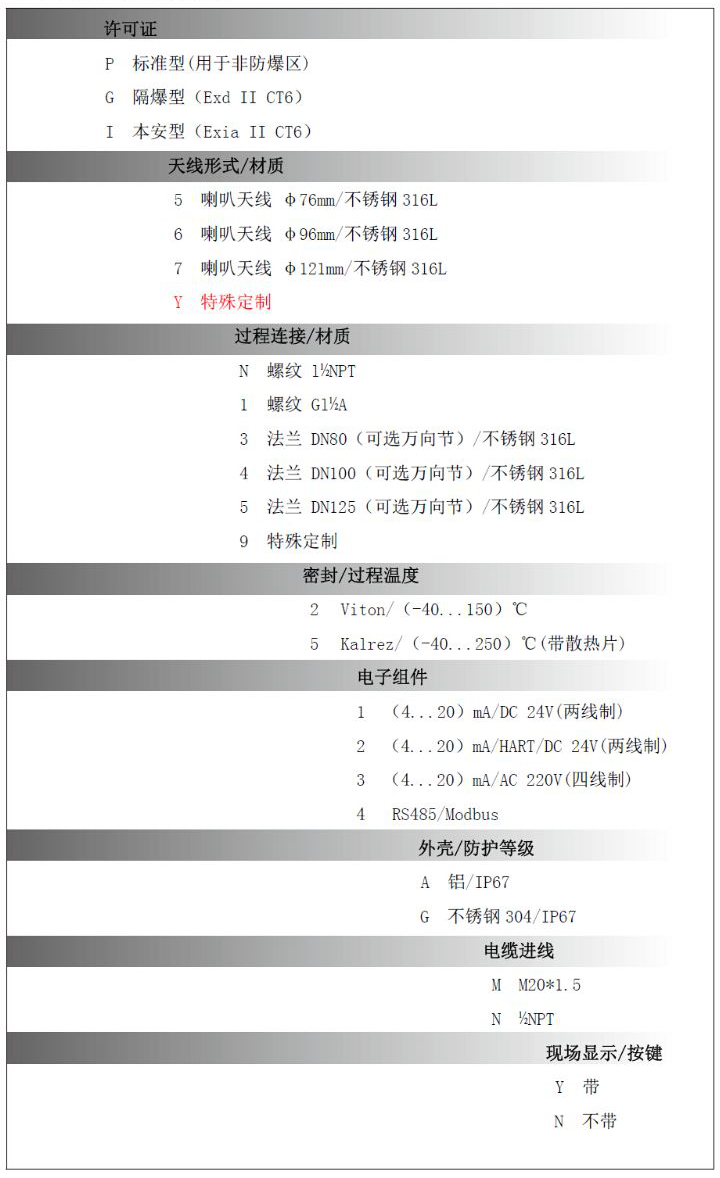

CR-LD608（標準喇叭天線）雷達物位計詳細介紹

安裝前準備：

儀表正確安裝：

?過程連接的正下方沒有干擾體存在！否則將導致測量錯誤！

? 請預留足夠的安裝空間！

? 請避免對信號轉換器的強烈日照，請安裝防護罩！

? 請避免強烈震動的安裝場合！

? 可以在同一容器上安裝多臺 CR-LD600系列雷達物位計！

? 為確?？焖佟⒈憷鞍踩匕惭b本儀表，請遵照以下的安裝指導！

安裝指導：

為避免測量錯誤及儀表故障的注意事項！

基本要求：

天線發射微波脈沖時，都有發射角。從螺紋或法蘭下邊緣到被測介質表面之間，微波發射角所輻射的區域內，不得有障礙物。因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。要時，須在空罐時進行“虛假回波學習”。另外須注意微波發射角度輻射區域不得與加料料流相交。安裝儀表時還要注意：高料位不得進入儀表的測量盲區，儀表距罐壁要保持的距離，儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表須遵守防爆危險區的安裝規定。防爆型儀表的外殼采用的是壓鑄鋁材質。防爆型儀表安裝在有防爆要求的場合時，儀表須接大地。
