儲罐雷達液位計以其很低的極短微波脈沖通過天線系統發射并接收信號，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。是一種特殊的時間延伸方法可以確保極短時間內穩定和精確測量的一種儀表。近年來，儲罐雷達液位計以其液位測量死區小、連續測量精度高、受介質特性影響小、測量范圍大、耐高溫高壓能力強和采用非接觸式測量方式等優點，在化工行業得到廣泛的推廣和應用。

儲罐雷達液位計工作原理：

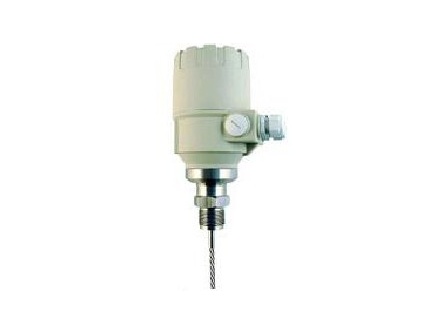

采用物位回波的測量方式，以時域反射原理（TDR）為基礎，雷達液位計的電磁脈沖在空氣中以光速（V0）沿鋼纜傳播，當脈沖信號遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出發射裝置至液面的距離（D）。

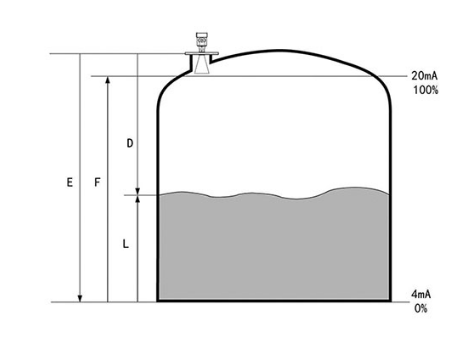

如圖1所示，可以得出液位高度（L）的計算公式：L=空標（E）-V0t/2（1）即：液位百分比=（L÷F）×100%

EOP算法的工作原理：

信號發送端發送出的脈沖信號，經過導波纜繩傳輸至纜繩末端，信號接收端檢測到導波纜繩末端返回的EOP信號，根據TOF原理計算出（信號發送至接受過程中物位的變化忽略不計）：

纜長L=V0×信號發射至接收的時間差值t/2

因此，儀表投入使用后EOP信號是經過空氣-被測介質-空氣后由信號接收天線接收，而脈沖信號在被測介質中的傳播速度遠遠小于在空氣中的傳播速度，顯然在被測介質中信號傳輸?shù)臅r(shí)間會更長，所以，當容器中存在被測介質的情況下，通過式（1）所計算出的纜長L明顯大于在空氣中的纜長（即空罐狀態下的纜長L0）由此得出雷達液位計EOP回波偏移率：EOP回波偏移率Ls=L/L0（2）被測介質介電的常數為CV=（Ls+1）2=（L/L0+1）2

（3）如果同時檢測到脈沖信號與EOP信號，雷達液位計會根據檢測到的纜長L與實際纜長L0計算得出L s，而且該過程是自動重復進行的。如果出現失波，儀表將會根據實時檢測到的L和上次計算出的L s有效值計算出實際物位數值。

儲罐雷達液位計測量方法：

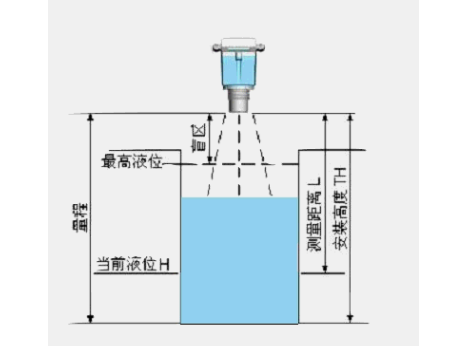

是依據時域反射原理(TDR)為基礎的，將部分脈沖被反射形成回波并沿相同路徑返?？紤]到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。對于過溢保護，可定義一段雷達液位計安全距離附加在盲區上，最小測量范圍與天線有關。隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

儲罐雷達液位計在使用中的問題：

電磁波選頻可以知道，返回接收器的電磁波的能量大小是儲罐雷達液位計選用電磁波頻率的依據，從而決定著雷達液位計測量的準確性。如果正常使用中，被測液體所反射的電磁波的能量不是zui高的電磁波，那么雷達液位計就會選用其他的不真實的電磁波頻譜，此時就會造成被測液位失真的結果。

儲罐雷達液位計故障及處理：

儲罐雷達液位計在日常使用中常常會出現故障，其出現故障大體分為四種類型：數據不變，數據突然zui大，數據突然為零，數據偏離實際值過大或過小且保持不變。這些故障沒有根除的方法，只能是出現問題針對性的進行解決。根據日常維修維護的工作經驗歸納總結如下：

1、斷電重啟

雷達液位計本身有很多防護功能，如果正常運行中雷達液位計自身出現故障保護，可進行斷電重啟，此時雷達液位計內部的故障有可能消除，重新上電后恢復正常。這種處理方法適用于高液位測量的儲罐雷達液位計的維修。畢竟十多米高的儲罐，爬到罐頂上處理雷達液位計不是一個簡單的事情，能在地面解決的先解決。

2、通過面板消除故障

如果斷電重啟仍然不能消除故障，要到現場實際查看故障，通過雷達液位計面板首先觀察有無錯誤代碼，有無故障保護措施，如果有通過面板清除后，需重啟后觀察雷達液位計是否正常。

3、做空頻譜

雷達液位計的測量原理是檢測接受到的電磁波頻譜，若被測液體與雷達天線之間的凈空中有較強的電磁波反射或干擾，那么儲罐雷達液位計極有可能把這反射的雷達波作為真實液面的雷達反射波來處理，從而得出錯誤的液位顯示。

總結：盡管儲罐雷達液位計具有較強的信號處理和分辨能力，能從大量的雜散回波中分辨出真實的液位信號，但當介質介電常數足夠低時，不能盲目地否定儀表測量的準確性。應通過技術方法努力挖掘出儀表更全面的功能，讓其在工業生產中極盡發揮作用。以上就是儲罐雷達液位計的詳情介紹，更多產品詳情內容請關注“物位計、液位計”欄目。
