測量原理：

低強度電磁脈沖以納秒級寬度被發射并沿著剛性或柔性的導體以光速行進，當脈沖接觸到介質表面時被反射。反射信號被儀表接收，發射脈沖與接收脈沖的時間間隔與基準面到被測介質表面的距離成正比。通過測量發射與接收的時間間隔，來實現基準面至被測介質表面距離的測量。

①時間1：產生初始脈沖

②時間2：沿導體向下行進，速度C（光速）

③時間3：脈沖遇到被測介質表面發生反射

④時間4：反射脈沖被接收，并被處理器記錄

⑤脈沖信號從被發射到被接收之間的時間差T，與基準面到介質表面的距離D成正比：D=C×T/2

⑥測量的基準面是： 螺紋底面或法蘭的密封面

⑦ A:量程  B:低位  C:滿位  D:盲區

⑧運行時，保證Z高料位不能進入測量盲區D

主要參數：

應       用：液體

測量范圍：10米

過程連接：螺紋、法蘭

過程溫度：-20-250℃

過程壓力：-1.0-40bar

精      度：< 0.1%

分  辨  率：1mm

重  復  性：±3mm

防爆等J：Exia/d II CT4~T6

防護等J：IP67

信號輸出：4…20mA/HART(兩線)

安裝前準備

請注意以下事項，以確保儀表能正確安裝：

? 請確保在過程連接的正下方沒有任何干擾體存在！否則將導致測量錯誤！

? 請預留足夠的安裝空間！

? 請避免對信號轉換器的強烈日照，請安裝防護罩！

? 請避免強烈震動的安裝場合！

? 可以在同一容器上安裝多臺導波雷達物位計！

? 為確?？焖?、便利及安全地安裝本儀表，請遵照以下的安裝指導！

安裝指導

在整個量程內確保纜或桿不要接觸到內部障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。另外須注意纜或桿不得與加料料流相交。要時，須在空罐時進行“虛假回波學習”。

安裝儀表時還要注意：最高料位不得進入儀表的測量盲區，儀表距罐壁要保持的距離，儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表要遵守國家防爆危險區的安裝規定。防爆型儀表的外殼采用的是壓鑄鋁材質。防爆型儀表安裝在有防爆要求的場合時，儀表要接大地。

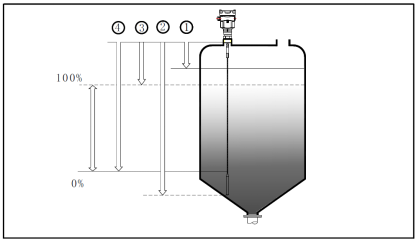

測量的基準面是螺紋或法蘭密封面。

1 盲區范圍

2 纜長

3 高位

4 低位

注：使用導波雷達物位計時，務必保證料位不會進入盲區范圍。

在纜周圍直徑600mm內無干擾源存在。要時應進行虛假回波存儲。
