測量原理：

導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行；運行時間可以通過電子部件被轉換成物位信號。儀表測量參考點到物料表面的距離，探頭發出高頻脈沖并沿纜繩傳播，當脈沖電磁波遇到物料表面時反射回來被儀表內的接收器接收，并將時間信號轉化為物位信號。

輸入

反射的脈沖信號沿纜繩傳遞至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號由軟件完成識別，距離物料表面的距離D與脈沖的時間行程T成正比：

D=C×T/2

其中C為光速

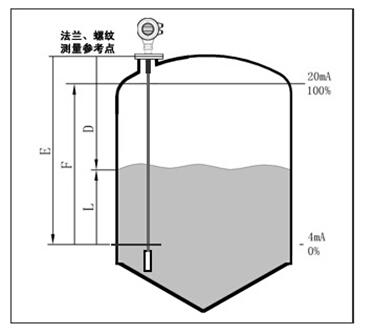

因空罐的距離E已知，則物位L為：

L=E-D

輸出

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

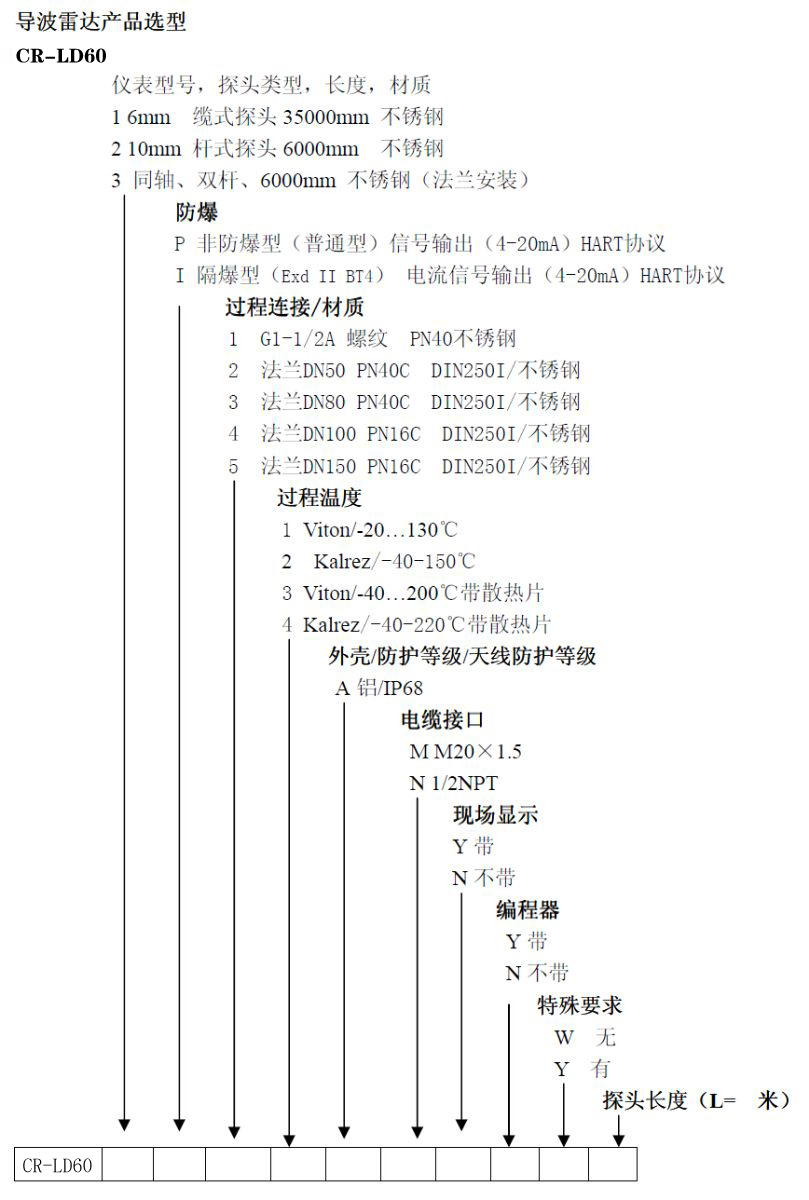

主要參數：

應       用：液體、固體小顆粒及粉體

測量范圍：6米

過程連接：螺紋、法蘭

過程溫度：-20-220℃

過程壓力：-1.0-40bar

精       度：< 0.1%

分  辨  率：1mm

重  復  性：±3mm

頻率范圍：100MHZ-1.8GHZ

防爆等J：Exd II BT4

防護等J：IP68

信號輸出：4…20mA/HART(兩線)

圖一：測量范圍

說明：

H----測量范圍

L----空罐距離

B----頂部盲區

E----探頭到罐壁的Z小距離

頂部盲區是指物料Z高料面與測量參考點之間的Z小距離。

底部盲區是指纜繩Z底部附近無法精確測量的一段距離。

頂部盲區和底部盲區之間是較好測量距離。

注意： 只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。

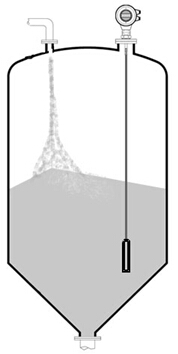

圖二：安裝指南

下述的安裝指南適用于纜式和桿式探頭測量固體顆粒料和液態物體，管式探頭只適用于液態物體。

安裝位置：

盡量遠離出料口和進料口。

對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。

建議安裝在料倉直徑的1/4處。

纜式探頭或桿式探頭離罐壁Z小距離不小于50厘米。

探頭底部距罐底大約30mm。

探頭距罐內障礙物Z小距離不小于300mm。

如果容器底部是錐型的，傳感器可以安裝

罐頂中央，這樣可以一直測量到罐底。
